• 基于USB控制的多功能DAQ板卡，可以用ATE系統學習，演示和培訓。
• 板卡自身功能包括顯示，激勵和測量
• 板卡包括基于USB的SCPI命令界面和DLL——與ATEasy配合使用可作為ATE的培訓工具
• 包括用于編程聯系的教程和排線套件
• 高性價比——可用于教學或實驗室練習使用

概述

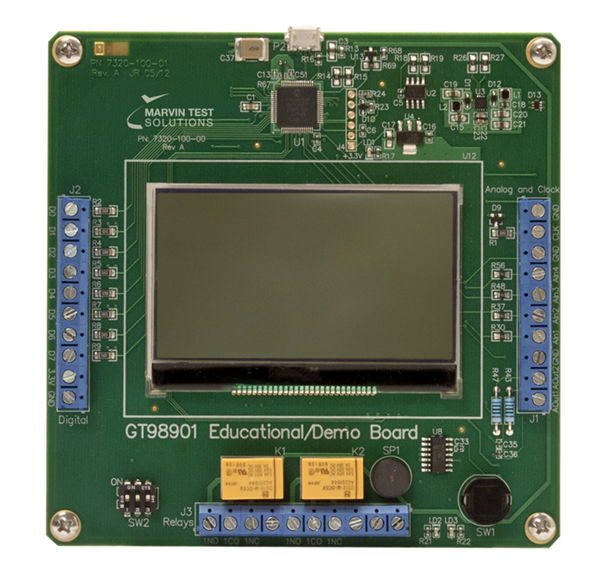

GXT98901演示板是一個USB控制的，經濟高效的多功能PCB組件。該模塊完全獨立，包括LCD顯示屏，測量和激勵資源，數字I/O，繼電器和開關—所有這些都可以通過USB端口使用通過USBTMC接口的SCPI命令集進行訪問和監視，該接口支持USB488協議。通過USB接口提供電路板電源，提供完全獨立的組件，可為用戶提供一種簡單而完整的媒介，模擬與ATE系統相關的多種激勵和測量功能。結合Marvin Test Solution的ATEasy測試執行和文本開發環境，GT98901是創建和支持ATE培訓和教育應用的理想產品。

特征

所有功能的控制都是由板載PCI微型控制器提供。板卡上由4個12位的A/D通道，2個D/A通道。此外，還有8個數字I/O通道，2個C型繼電器，2個LED燈，蜂鳴器，2個DIP開關和一個自恢復按鍵。所有功能均可通過板上提供的SCPI功能庫訪問。 另外，LCD顯示器安裝在板上，提供板狀態。 通過USB端口提供板的控制和供電。

應用

• ATEasy培訓
• 教學應用
• ATE培訓課程

軟件

該板卡提供了GtDemo軟件包，其中包括虛擬儀器面板，Windows 32位DLL驅動程序庫和文檔。虛擬面板可用于顯示儀器設置，狀態的窗口交互式編程和電路板控制。PDF用戶指南提供的文檔包括安裝，使用和編程板的說明。包括一個教程，其中包含許多關于ATE，DAQ，SCPI和基于DLL的編程的練習，使用ATEasy作為測試開發軟件環境。

訂購GT98901-EDU或GT98901-INT時，包含限制版的ATEasy。有限的ATEasy版本使用GT98901作為許可證（必須使用提供的USB電纜隨時連接到計算機）。特殊ATEasy版本的限制是：1）除了測試執行和GtDemo驅動程序外，項目可以有兩個驅動程序，2）沒有EXE構建能力，3）GT98901-EDU只能由學術教師和學生使用機構（不供商業機構使用）。
